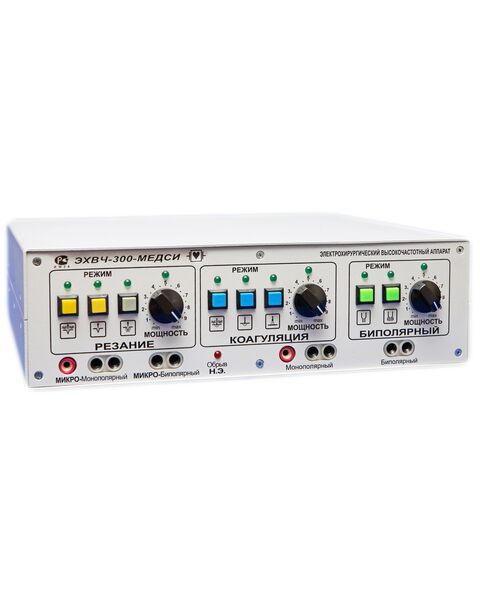

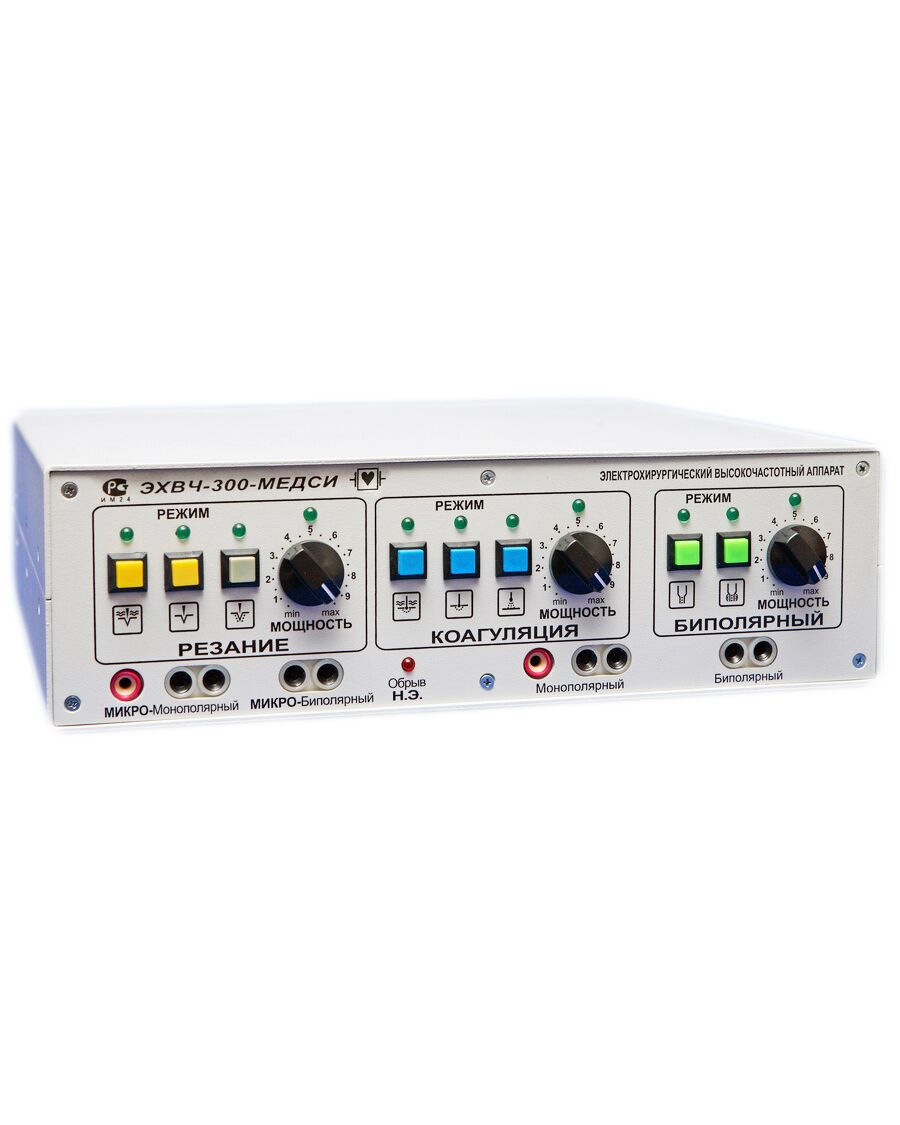

МЕДСИ ЭХВЧ-300 (МОНО-БИ С ПРЕДУСТАНОВКОЙ)
Аппарат ЭХВЧ 300 Вт (с предустановкой), применяется в эндоскопии для выполнения эндоскопических хирургических операций. С помощью данного прибора выполняется электроэксцизия и электрокоагуляция полипов пищеварительного тракта, ворсинчатых образований толстой кишки. Осуществляется остановка гастроинтестинальных кровотечений как язвенной, так и опухолевой этиологии методом эдектрокоагуляции. Успешно удаляются фибромы, гемангиомы, папилломы гортани. Для удаления конкрементов из холедоха выполняется эндоскопическая папиллосфинктеротомия (рассечение БДС и терминального отдела холедоха) для образования адекватного по размерам холедоходуоденального соустья с последующей литэкстракцией.
Наличие монополярных режимов для работы во влажной среде позволяют эффективно использовать аппарат в гинекологии, эндохирургии и эндоурологии (напр. ТУР). Наличие микро-монополярного и микро-биполярного режимов позволяет эффективно и безопасно использовать аппарат в таких областях медицины, как микрохирургия и нейрохирургия.
Аппарат многофункционален, соответствует всем требованиям современного хирурга перечисленных выше направлений, а простота в управлении сводит к минимуму время операции.
Режимы работы:
мокрое резание – проведение разрезов биологических тканей в среде физиологического раствора или иной токопроводящей среде, например, мало осушенное от крови рабочее поле.
резание – режим используется в открытой хирургии и эндоскопии, гинекологии, урологии в среде дистиллированной воды.
резание с коагуляцией – проведение разрезов с одновременной коагуляцией на мягких тканях или на стенках кишечника.
мокрая коагуляция – работа в гинекологии, урологии, эндоскопии в среде сильного кровотечения или другой токопроводящей среде.
коагуляция – режим предназначен для остановки кровотечений, также может использоваться в среде дистиллированной воды.
фульгурация — промежуточный метод между контактной монополярной коагуляцией и спрей — коагуляцией.
Метод монополярной коагуляции с увеличенным напряжением (по сравнению с обычной коагуляцией) на рабочем (активном) электроде. Работает как в бесконтактном режиме (зазор между тканью и электродом составляет 0.5-1 мм), так и в режиме полного контакта с тканью.
биполярная коагуляция —
биполярная коагуляция с антинагаром на инструмент —
По желанию заказчика дополнительно встраивается режим «Спрей».
Режим «Спрей» — альтернатива аргоноплазменного воздействия.
спрей коагуляция — идеальный режим, когда необходимо проведение поверхностной деструкции ткани на максимальной площади.
Во время проведения спрей-коагуляции электрод не касается ткани (бесконтактный режим), между тканью и электродом образуется электрическая дуга, которая зажигается на определенном расстоянии между тканью и электродом, в зависимости от подаваемой мощности (от 3 до 8 мм)
Базовая комплектация:
Электрододержатель коагуляционный — 2 шт.
Электроды коагуляционные — 6 шт.
Нейтральный электрод с кабелем — 1 шт.
Пинцет биполярный с кабелем — 1 шт.
Мощность:
300 Вт
Рабочая частота, кГц
| 440 | |
Диапазон нагрузок, Ом
| От 20 до 10000 | |
Регулировка мощности
| Плавная | |
Мощность с нейтральным электродом (НЭ) Вт, не менее
| 300 | |
Мощность без нейтрального электрода (НЭ) Вт, не менее
| ||
Монополярный режим: переключение режимов осуществляется кнопкой на лицевой панели | ||
1 | Количество выходов
| |
2 | Резание 1 на нагрузке 200 Ом (во влажном поле), Вт, не менее
| 300 |
3 | Резание 2 на нагрузке 200 Ом (универсальный), Вт, не менее
| 300 |
4 | Резание 3 на нагрузке 200 Ом (с гемостазом), Вт, не менее
| 300 |
5 | Коагуляция 1 на нагрузке 200 Ом (во влажном поле), Вт, не менее
| 150 |
6 | Коагуляция 2 на нагрузке 200 Ом (универсальный), Вт, не менее
| 210 |
7 | Коагуляция 3 на нагрузке 200 Ом (поверхностный), Вт, не менее
| 120 |
8 | Резание (микро 1) на нагрузке 200 Ом, Вт, не менее
| 40 |
9 | Резание (микро 2) на нагрузке 200 Ом, Вт, не менее
| 50 |
10 | Резание (микро 3) на нагрузке 200 Ом, Вт, не менее
| 50 |
11 | Коагуляция (микро 1) на нагрузке 200 Ом, Вт, не менее
| 30 |
12 | Коагуляция (микро 2) на нагрузке 200 Ом, Вт, не менее
| 40 |
13 | Коагуляция (микро 3) на нагрузке 200 Ом, Вт, не менее
| 30 |
14 | Спрей-коагуляция (по заявке) на нагрузке 200 Ом, Вт, не менее
| 15 |
Биполярный режим: | ||
1 | Биполярный (применение биполярного инструмента крупного размера, в т.ч. лапароскопического) режим на нагрузке 50 Ом, Вт, не менее
| 200 |
2 | Микробиполярный (прецизионный с использованием малогабаритного инструмента) режим на нагрузке 50 Ом, Вт, не менее
| 30 |
3 | Микробиполярный (с опцией предотвращения налипания)
| 30 |
4 | Предустановки мощности
| на каждом виде воздействия |
5 | Адаптированное регулирование выходного напряжения в зависимости от изменения электрического сопротивления ткани
| осуществляется посредством мониторинга через электроинструмент |
6 | Управление аппаратом
| от педали |
7 | Самотестирование
| автоматическое |
8 | Цепь нейтрального электрода
| с мониторингом |
9 | Полная защита от перегрузок (замыкание и холостой ход по выходу)
| аппаратура выдерживает неограниченное время |
10 | Электромагнитная совместимость
| соответствует международным нормам |
11 | Неограниченное время работы
| независимо от отдаваемой мощности (не требуется время на охлаждение) |
12 | Потребляемая мощность, питание от сети переменного тока 220±20%, 50-60 Гц, не более
| 450 |
13 | Аппарат рассчитан на эксплуатацию при | температуре +10 ÷ +35 °С, относительной влажности до 80% при температуре +25 °С |
14 | Корпус
| металлический пылезащитный |
15 | Габаритные размеры, мм , не более
| 250х280х80 |
16 | Масса аппарата в комплекте, кг, не более
| 5 |
17 | Средняя наработка на отказ, ч, не менее
| 5000 |
18 | Средний срок службы, лет, не менее
| 3 |
19 | Гарантийный срок службы при соблюдении потребителем условий эксплуатации и хранения
| 24 месяцев. Производитель осуществляет гарантийный и послегарантийный ремонт |
20 | Система эвакуации дыма | аппарат дополнительно комплектуется Эвакуатором Дыма МЕДСИ по заявке |
21 | Улучшение постоперационного состояния больных и ускорение заживления
| аппарат дополнительно комплектуется прибором NO-терапии «Холодная Плазма МЕДСИ» по заявке |
Комплектация аппарата
!!№ | Наименование | Базовая комплектация |
1 | Блок аппарата ЭХВЧ-300 моно, би с предустановкой
| 1 |
2 | Педаль
| 1 |
3 | Электрододержатель коагуляционный Øхв=2.45 мм со съемным кабелем
| 2 |
4 | Электрододержательдля спрей-коагуляции
| По заявке |
5 | Электрод коагуляционный неизолированный Øхв=2.45 мм l=40 мм
| |
6 | Электрод коагуляционный изолированный Øхв=2.45 мм l=65 мм
| 6 |
7 | Пинцет биполярный с кабелем
| 1 |
8 | Электрод нейтральный с кабелем гибкий
| 1 |
9 | Руководство по эксплуатации
| 1 |
10 | Сумка (кофр)
| 1 |
!!! Для повышения безопасности врачей и пациента рекомендовано использовать Эвакуатор Дыма МЕДСИ, а для улучшения постоперационного состояния больных и ускорениязаживления- прибор NO-терапии «Холодная Плазма МЕДСИ». !!!
ОБЛАСТИ ПРИМЕНЕНИЯ:
Гинекология
Дермато-венерология
Проктология
Урология
Хирургия
ДОСТУПНЫЕ ВИДЫ ВОЗДЕЙСТВИЙ:
Биполярная коагуляция
Микрокоагуляция
Монополярная контактная электрокоагуляция
Резание (электросекция, электротомия)
Спрей – коагуляция
Фульгурация
Электродессикация
