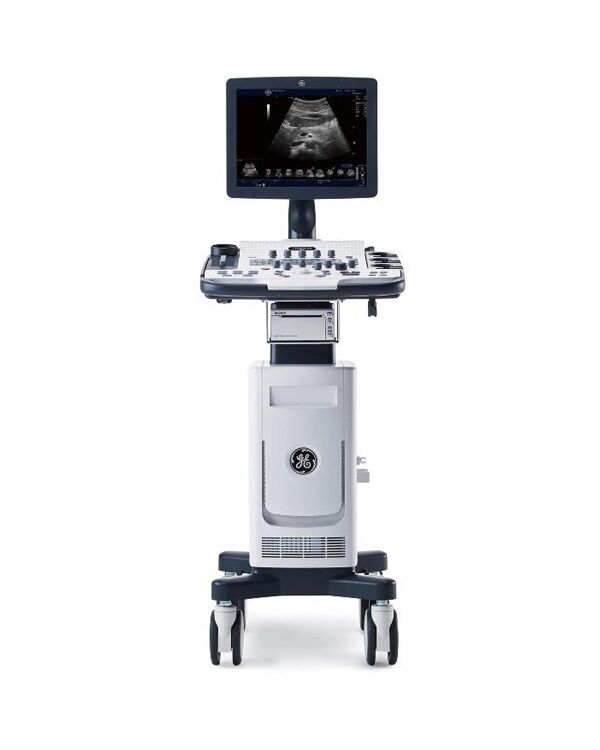

Общее описание УЗИ аппарата LOGIQ V5
LOGIQ V5 — это новый УЗИ аппарат от GE Healthcare, пришедший на смену очень популярной в России бюджетной модели Logiq C5. Серия Vision, к которой относится новинка, призвана сделать более доступными современные технологии ультразвука для широкого круга медицинских учреждений с ограниченным финансированием, а также врачей частной практики.
Невысокая цена, простота и удобство, эффективность и высокое качество визуализации при проведении скрининговых исследований — это то, что отличает систему LOGIQ V5. Проще говоря, LOGIQ V5 — это бюджетный УЗИ аппарат нового поколения с улучшенными возможностями диагностики и расширенной до 3 лет гарантией, но за те же самые деньги, что и его предшественник.
Новый сканер на отлично справится с общими, комплексными и акушерско-гинекологическими исследованиями, выполняя автоматические расчеты и выдавая оператору подсказки через интегрированный модуль помощи, что наряду с оптимизированным рабочим процессом позволит не только сэкономить время, но придать уверенности в своих действиях начинающему специалисту.
LOGIQ V5 обладает компактными размерами, поэтому с легкостью впишется даже в самое ограниченное пространство. Ультразвуковой сканер идеально подходит клиникам с небольшими диагностическими кабинетами.
Высокое качество диагностики
Современные технические возможности, заложенные в ультразвуковой системе Logiq V5, позволяют проводить более качественную диагностику в различных областях и получать достоверные результаты:

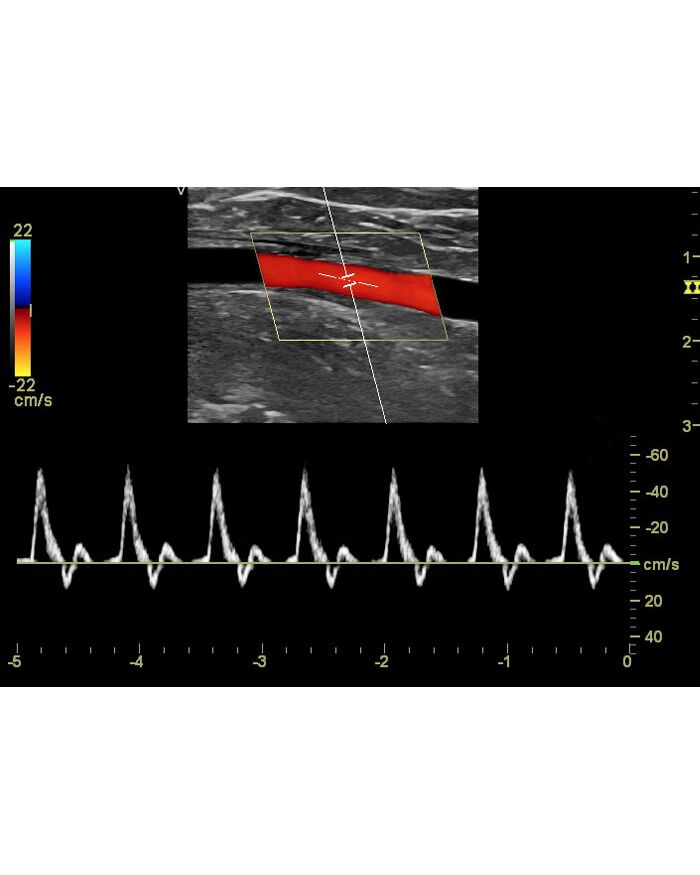

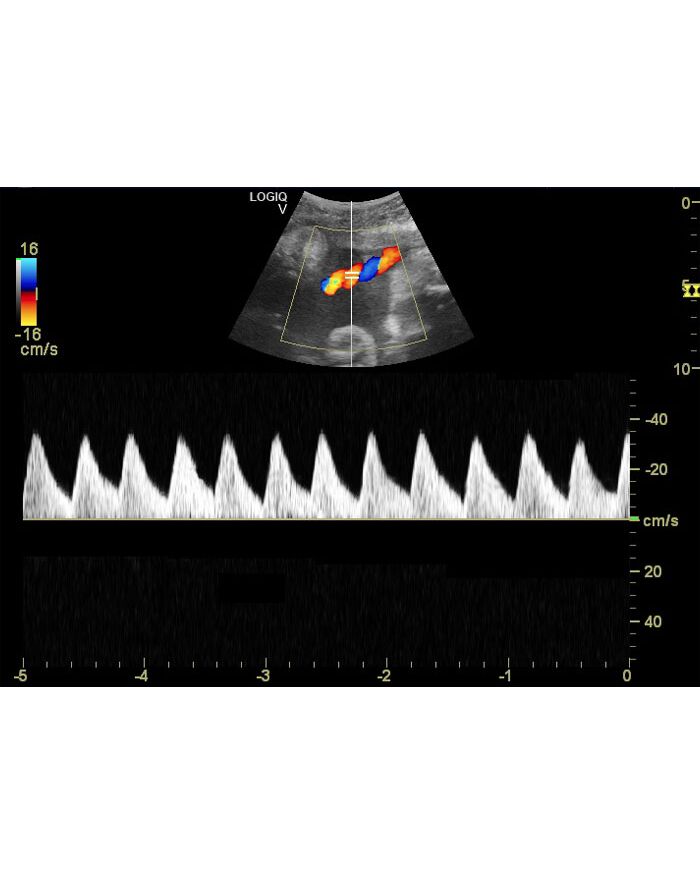

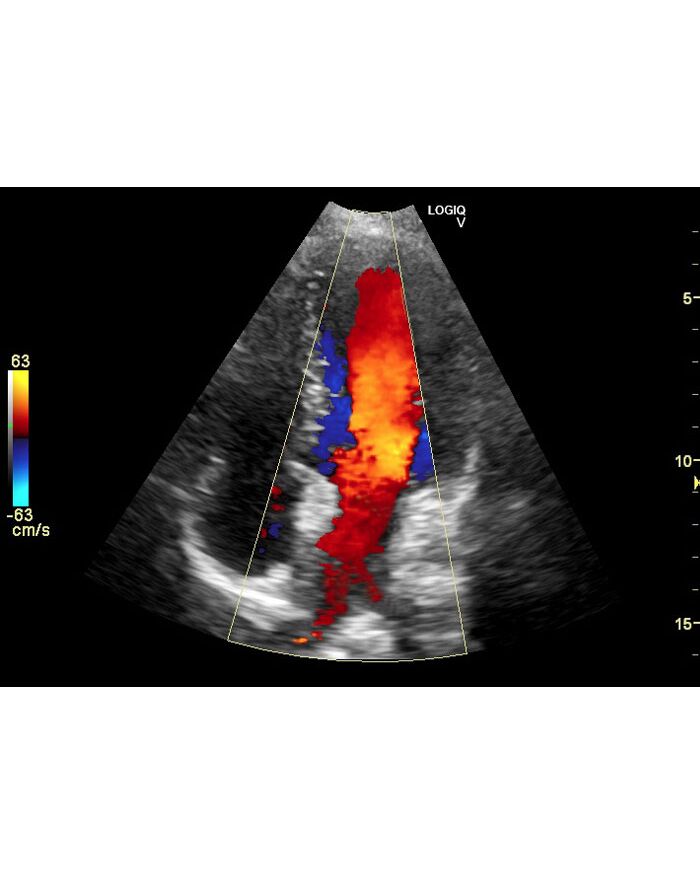

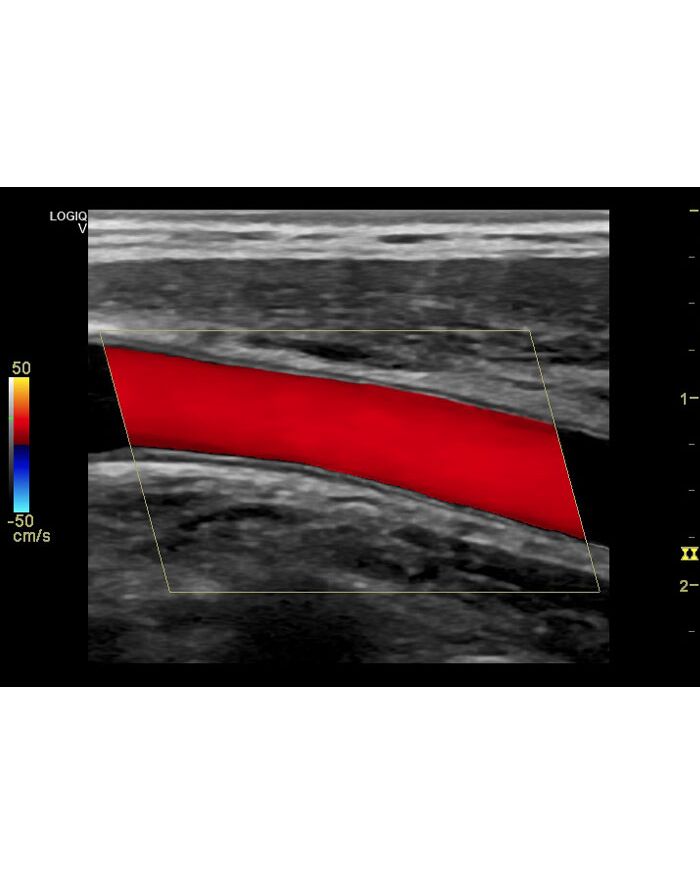

- Полный набор допплеровских режимов, таких как цветовой допплер (CFM), импульсно-волновой (PW), энергетический (PD) и непрерывно-волновой допплер (CWD, опция), открывают широкие возможности для измерения параметров кровотока.
- Анатомический М-режим (опция) — позволяет проводить оценку интересующей вас области в произвольной плоскости.
- Logiq View (опция) — режим панорамного сканирования в режиме реального времени для визуализации протяженных анатомических структур с возможностью проведения измерений.
- Режим виртуального конвекса на линейных и секторных датчиках для расширения поля обзора.
- Easy 3D (опция) — поверхностная трехмерная реконструкция с установкой степени прозрачности методом «свободной руки» для объемной визуализации анатомических структур.
- Архитектура TruScan поддерживает работу с «сырыми данными», открывая широкие возможности для повторного анализа ранее полученных изображений с возможностью перенастройки параметров визуализации.
GE является мировым лидером в области ультразвуковых диагностических технологий — ей принадлежит львиная доля всего рынка. Обладая инновационными технологиями визуализации, которые во всей полноте реализуются в дорогих флагманских системах премиум класса, компания в определенной степени задействует эти наработки и в УЗИ аппаратах более низкого класса, обеспечивая им первоклассную базу для качественной диагностики:

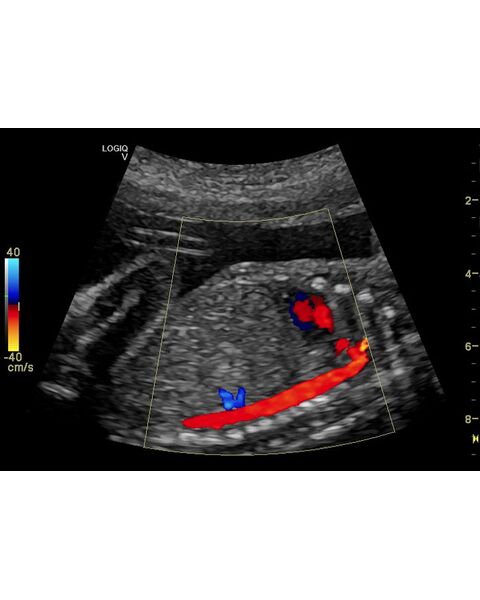

- Функция MLA4 — обеспечивает четырехкратное увеличение частоты кадров благодаря одновременной обработке сразу четырех ультразвуковых лучей. Данная технология будет особенно полезна при проведении исследований с цветовым допплером при анализе движущихся органов и кровотока, например, при оценке сердца плода (включая аорту), диагностике легочных сосудов, анализе пуповины, а также оценке маточных артерий.
- Технология SRI-HD для снижения зернистости изображений в реальном времени позволяет устранить шумы и показать структуру ткани более достоверно.
- CrossXBeam — режим многолучевого сложносоставного сканирования улучшает дифференциацию тканей и границ.
- Визуализация с кодированной гармоникой для улучшения разрешения в ближней зоне. Технология дает возможность получать более качественную картинку при отображении мелких анатомических структур.
- B-Steer — функция корректировки угла наклона луча в В-режиме помогает визуализировать расположенные под углом глубоко расположенные сосуды и структуры, а также иглы для биопсии.
Рутинные исследования — легко и быстро
Ещё одним достоинством новой платформы начального уровня Vision является легкость и быстрота проведения рутинных исследований. Для этого система предлагает, в том числе, следующие функциональные возможности:
- Быстрая смена активного датчика нажатием одной кнопки.
- Отдельная кнопка пользовательских пресетов для быстрого создания и редактирования настроек.
- Auto IMT (опция) — функция для определения толщины комплекса интима-медиа с автоматическим определением границ.
- SonoBiometry — автоматическое измерение основных фетометрических показателей плода.
Встроенные помощники
УЗИ аппарат Logiq V5 облегчает работу диагноста не только посредством интуитивно понятных инструментов и автоматизации, но и благодаря встроенным модулям поддержки.
- Scan Assistant (опция) — стандартизированные протоколы исследований c пошаговыми инструкциями и автоматическим выполнением различных операций. Инструмент позволяет повысить достоверность диагностики, сводя к минимуму число нажатий на клавиши.
- Scan Coach (опция) — расширенная справочная система с графическими, в том числе анимированными подсказками поможет правильно подобрать плоскость сканирования.
Также всем пользователям доступны видеозаписи с подробными описаниями и рекомендациями по использованию системы и её основными функциями.
Области применения
- Абдоминальные исследования
- Акушерство и гинекология
- Кардиология
- Неврология
- Травматология и ортопедия
- Урология
- Эндокринология
- Ангиология
- Педиатрия
- Неонатология
- Транскраниальные исследования
- Онкология
- Исследования в ветеренарии
Основные свойства системы
- Дизайн консоли:
- 3 активных порта для подключения датчиков
- Встроенный жесткий диск емкостью 500Гб
- Встроенный CDRW/DVD-ROM дисковод
- 15” ЖК-монитор высокого разрешения
- Режимы сканирования:
- В-режим
- М-режим
- Анатомический М-режим (опция)
- Режим ЦДК
- Режим энергетического допплера, включая направленный ЭД
- Режим импульсно-волнового допплера, режим HPRF
Стандартные параметры
- 60 сек. кинопамяти
- Режим импульсно-волнового допплера, HPRF
- Автоматическая оптимизация ткани: АТО
- Автоматическая оптимизация спектра: ASO
- Автоматическая оптимизация ЦДК: ACO
- Режим подавления зернистости SRI
- Режим тканевой гармоники
- Режим виртуального конвекса
- Программы для создания базы данных пациентов
- Возможность архивации изображения на HDD и CD
- Программы сосудистых расчетов
- Программы кардиологических расчетов
- Программы расчетов для акушерства и гинекологии
- Программы расчетов для урологии
- Автоматический обсчёт допплеровского спектра в реальном времени
- TruAccess, обработка «сырых» данных
Компоненты дополнительной поставки
- CWD HW and SW - режим постоянно-волнового допплера для кардиологических исследований
- Easy 3D - сбор данных при помощи параллельного или веерного сканирования, режим поверхностной трехмерной реконструкции с возможностью задания уровня прозрачности, мультиплановый анализ (отображение поперечного среза)
- Anatomical M-Mode - анатомический М-режим. Возможность расположения курсора М-режима под произвольным углом
- Logiq View - режим панорамного сканирования с возможностью проведения измерений
- DICOM - передача данных по локальной сети по стандарту DICOM
- Auto IMT - опция автоматического измерения толщины комплекса интима-медиа
- Sonobiometry - программа автоматического измерения основных биометрических параметров плода
- Report - программа настройки и персонализации отчетов УЗИ исследований
- Scan Coach - обучающий модуль, содержащий интерактивное руководство с анатомическими изображениями и, соответствующими, ультразвуковыми изображениями
Датчики
- 4C-RS - конвексный датчик, широкополосный, мультичастотный с диапазоном частот 2,0-5,0 МГц. Клиническое применение: брюшная полость, сосуды брюшной полости, урология, акушерство/гинекология.
- 8C-RS - микроконвексный датчик, широкополосный мультичастотный с диапазоном частот 4,2-10,0 МГц. Клиническое применение: педиатрия, неонатология.
- E8Cs-RS - микроконвексный универсальный внутриполостной датчик, широкополосный, мультичастотный с диапазоном частот 4,0-10,0 МГц. Клиническое применение: трансвагинальные, трансректальные исследования, урология, акушерство/гинекология.
- L6-12-RS - линейный датчик, широкополосный, мультичастотный с диапазоном частот 4,0-13,0 МГц. Клиническое применение: поверхностно расположенные органы и структуры, периферические сосуды, педиатрия, неонатология.
- 12L-RS - линейный датчик, широкополосный, мультичастотный с диапазоном частот 4,2-13,0 МГц. Клиническое применение: периферические сосуды, поверхностно расположенные органы и структуры, скелетно-мышечные, нервные блокады, плевра, офтальмология и контроль иглы.
- 3Sc-RS - секторный фазированный датчик, широкополосный мультичастотный с диапазоном частот 1,7-4,0 МГц. Клиническое применение: кардиология, транскраниальные исследования.
- 6S-RS - секторный фазированный датчик, широкополосный мультичастотный с диапазоном частот 3,0-7,0 МГц. Клиническое применение: кардиология, брюшная полость, транскраниальные исследования, педиатрия.
Принадлежности
- USB Footswitch - ножная педаль, однокнопочная
- USB ECG Module (IEC) - ЭКГ модуль (стандарт IEC)
- VGA to S-Video adapter - пакет-преобразователь видеоформатов
- Wireless Adaptor - Опция беспроводного доступа к локальной сети
- Protective Key film - защитное покрытие, чехол
- DVD RW - внешний DVD-RW привод для записи медицинских исследований и архивирования данных
Принтеры
- Ч/б принтер SONY UP-D711
- Ч/б принтер SONY UP-D898MD
